Расшифровка холтера
После снятия прибора данные вводятся в компьютер – дешифратор.
Запись ведется по нескольким каналам (от 2 до 12). В клинике «МедикСити» применяют 12-канальный прибор, так как он предоставляет максимум точных сведений.
Полученные с помощью 12-канального холтер-монитора данные сообщают о виде и частоте сердечного ритма; наличии нарушений ритма и проводимости сердца и их периодичности; числе желудочковых комплексов; виде и количестве патологических комплексов; колебании частоты сокращений сердца и др.
При расшифровке результатов врач обязательно проверяет и корректирует переданную аппаратом информацию, сверяя цифровую информацию с графиками и с дневником наблюдений, который вел пациент.
В заключении, которое пишет врач функциональной диагностики или непосредственно врач-кардиолог, обязательно указывается информация:
- о ритме и частоте сердечных сокращений;
- о наличии и виде аритмии;
- о наличии и виде блокады;
- о паузах в сердечной работе;
- об источнике возникновения импульсов в миокарде;
- об изменении в сердечных интервалах;
- о нарушениях сегментов;
- о связи обнаруженных нарушений с активностью пациента и жалобами;
- о работе кардиостимулятора (при наличии такового).
После ознакомления с результатами ЭКГ-мониторирования врач назначает соответствующее лечение.
Холтеровское мониторирование в “МедикСити”
Сегодня сделать холтер в Москве совсем не сложно. Главное – найти медицинское учреждение и врачей, профессионализм которых не подлежит сомнению. Также важен уровень диагностического оборудования.
В клинике «МедикСити» применяют 12-канальный прибор, так как он предоставляет максимум точных сведений.
Стоимость холтера и других исследований (ЭКГ, велоэргометрия, ЭХО-КГ, СМАД) в нашей клинике вы можете узнать по телефону: +7 (495) 604-12-12.
Разберем различные виды аритмий
Синусовые аритмии, возникают из-за нарушений в синоатриальном узле, расположенном в правом предсердии. В этом случае все зубцы сохраняют размер, форму и последовательность.
Виды синусовых аритмий:
- Синусовая тахикардия, при которой сердце бьется чаще 90 уд/мин, но ритм кардиограммы сохраняется. Такое состояние не всегда говорит о болезни, поскольку может наблюдаться у здоровых людей при эмоциональном возбуждении и физических нагрузках.
- Синусовая брадикардия – аритмия, при которой сердце бьётся реже, чем нужно. При таком нарушении проверить щитовидную железу, поскольку брадикардия часто возникает при недостатке щитовидных гормонов.
- Дыхательная синусовая аритмия, при которой сердце во время вдоха и выдоха бьётся с разной частотой. Такая особенность считается вариантом нормы.
- Экстрасистолия – аритмия, при которой на фоне нормальной кардиограммы появляются «внеплановые» сокращения.
Дыхательная синусовая аритмияНедыхательная синусовая аритмия
Иногда экстрасистолы чередуются с нормальными сердечными сокращениями. В этом случае возникают:
- Бигеминия – состояние, при котором из каждых двух сердечных сокращений одно является экстрасистолическим.
- Тригеминия — при этом нарушении за двумя нормальными сокращениями следует одно патологическое.
- Квадригеминия — в этом случае из четырех сокращений три нормальные, а одно- экстрасистолическое.
- Предсердная экстрасистолия развивается из-за возникновения внеочередного очага возбуждения в тканях предсердия. В этом случае нервный импульс идёт не от синусового узла, а от тканей миокарда. При подозрении на такое состояние нужно оценить на кардиограмме внешний вид зубца Р на «внеплановом» сокращении. Он, как правило, сглаженный, малозаметный или даже отрицательный.
- Узловая экстрасистолия возникает из-за импульса, появившегося в атрио-вентрикулярном узле. При какой патологии на внеочередном сокращении видны изменённый зубец P и уменьшенный интервал PQ. В некоторых случаях зубец P может даже появиться после сокращения сердца. Поскольку без дополнительных видов диагностики выяснить в таких случаях, какая именно тахикардия возникла у больного очень сложно. В ЭКГ ставится заключение о наджелудочковой (суправентрикулярной) тахикардии.
- Желудочковая экстрасистолия – тяжелая аритмия, при которой неправильно работают желудочки, выталкивающие кровь в предсердия. Наиболее безопасны в этом в этом плане одиночные желудочковые экстрасистолы, представляющие собой единичные сокращения, отличающиеся от нормальной ЭКГ. Встречаются парные желудочковые экстрасистолы, при которых такие сокращения возникают парами. Иногда встречаются желудочные экстрасистолы, появляющиеся из разных очагов миокарда. В этом случае на кардиограмме видны разнообразные неправильные зубцы, имеющие разную длину, ширину, и другие размеры.
- Пароксизмальная тахикардия — нарушение ритма, при котором на ЭКГ видны сердечные сокращения, следующие безостановочно друг за другом. Больные при этом ощущают толчки в груди, сменяющиеся приступами сердцебиения, сопровождающимися неприятными ощущениями в груди.
После такого приступа (пароксизма) возникает длительная пауза. Возникают жалобы на головокружение, тошноту, может нарушаться речь. Такое состояние чаще всего связано с поражением миокарда в области проводящих волокон, оставшемся после инфаркта или с воспалительными процессами. Иногда это нарушение может возникать из-за проблем с нервной системой и сопровождать тяжёлые неврозы.
Определение частоты сердечных сокращений (ЧСС) и направления электрической оси сердца

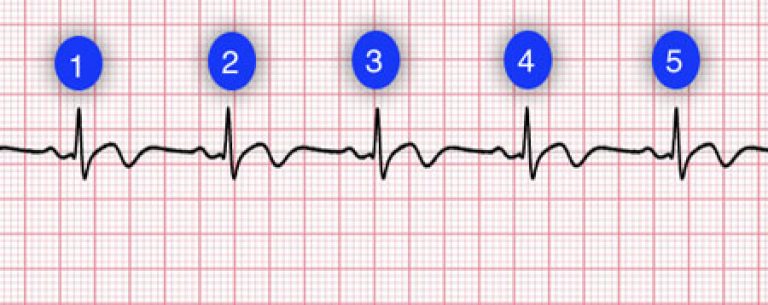

По данным кардиограммы можно определить число сердечных сокращений. Для этого нужно измерить расстояние между двумя зубцами R- самыми высокими на ЭКГ, оценить, с какой скоростью снималась кардиограмма и произвести расчеты.
Горизонтальное положение электрической оси сердца
Если ЭКГ снята со скоростью 25 мм/с, для расчёта будет применяться коэффициент 0,04 а, если скорость составляла 50 м/с коэффициент будет 0,08.
Количество сокращений рассчитывается по формуле:
ЧСС = 60/ расстояние между зубцами R* коэффициент
Например, расстояние между зубцами на кардиограмме составило 15 мм, а кардиограмма снята со скоростью 25 мм/с.
В этом случае расчёт будет таким:
ЧСС = 60/15*0,04.
60/15*0,04 =100
В этом случае число сердечных сокращений составит 100 уд/мин. Поскольку нормой считается 50–90 уд/мин, у такого больного имеется незначительная тахикардия.
Чтобы определить направление электрической оси сердца, надо оценить размеры зубца R в стандартных отведениях. В норме он должен быть самым большим во II отведении. Это говорит о том, что сердце расположено правильно с небольшим отклонением влево.
Самый большой зубец R в III отведении говорит об отклонении сердца право, а в I – влево. В этих случаях нужно проанализировать кардиограмму на гипертрофию левого или правой части сердца, которая чаще всего и приводит к таким процессам.
Отклонение электрической оси сердца влево
Отклонение электрической оси сердца вправо
Как выполняется ЭКГ?
Общее время электрокардиографического исследования занимает от 5 до 10 минут, включая прикрепление и отсоединение электродов. Во время исследования Ваш ребенок будет лежать на специальном пеленальном столе или кушетке. Несколько электродов (небольшие пластиковые пластыри с металлическими пластинками) будут прикреплены к груди вашего ребенка, и по одному электроду будет прикреплено к каждой руке и ноге. Электроды будут подсоединены к электрокардиографу проводами. Во время записи ЭКГ ребенок не будет чувствовать ничего неприятного. Электроды – это всего-лишь высокочувствительные датчики, реагирующие на изменения электрических импульсов сердца. Никакой ток ни в коем случае через тело ребенка проходить или пропускаться не будет.
Важно, чтобы Ваш ребенок во время исследования лежал неподвижно, не разговаривал во время процедуры, для грудных детей важно, чтобы малыш был спокоен и не плакал. Вы, как родитель, можете находиться рядом, поддерживать и успокаивать ребенка во время процедуры
Как только запись исследования с датчиков будет завершена, врач или медсестра отсоединит провода и удалит электроды с кожи. После процедуры ребенок может вести свой обычный образ жизни без всяких ограничений. Результаты исследований будут проанализированы компьютером электрокардиографа, и далее — врачом, проводившим диагностику, Вашим педиатром или детским кардиологом.
Электрокардиограмму грудничков из-за ее особенностей (на 1-м году жизни ребенка выделяется 12 различных периодов возрастных норм для ЭКГ) обязательно анализирует сам врач, проводивший исследование.
Показания к ЭКГ
ЭКГ проводится:
при любых заболеваниях сердечно-сосудистой системы;
при подозрениях на такие заболевания, например при болях в груди, одышке, отеках ног;
людям, которые находятся в группе риска развития сердечных заболеваний (имеющим наследственную предрасположенность, страдающим ожирением, атеросклерозом, имеющим вредные привычки – курение, алкоголизм) для выяснения состояния сердца;
в случае риска осложнений со стороны сердца, в частности при гипертонии, после перенесенных инфекционных заболеваний (например, ангины), после инсульта;
при планировании и ведении беременности;
для оценки влияния лекарственных препаратов на организм (в частности для подтверждения отсутствия побочных эффектов при их приеме);
для проверки работы кадиостимуляторов.
Специальные виды электрокардиографии
В отдельных случаях по назначению педиатра или детского кардиолога могут быть назначены специальные электрокардиографические исследования для детей постарше.
Велоэрогметрия (стресс-тест): когда кардиограмму снимают во время дозированной физической нагрузки (вращение педалей велотренажера). Данное исследование позволяет увидеть, как сердце ребенка реагирует на физическую нагрузку.
Холтеровское мониторированиеДля углубленного исследования аритмий может потребоваться длительная запись ЭКГ в течение 15-20 минут. Для выявления скрытых нарушений кровоснабжения сердца и ритма его работы в течение длительного времени используется ЭКГ мониторинг по Холтеру. В этом случае на кожу ребенка закрепляются электроды, а на шею или пояс подвешивают маленький компьютер-кардиограф, который постоянно ведет запись ЭКГ.
Суть метода суточного мониторирования
Холтеровское мониторирование ЭКГ проходит непрерывно в течение суток. Переносной портативный регистратор производит круглосуточную запись электрокардиограммы и передает данные о работе сердца в компьютер.
Устройство запрограммировано фиксировать и анализировать мельчайшие отклонения, не говоря уже о перебоях сердечного ритма, эпизодах ишемии миокарда и т. д.
Холтер-ЭКГ позволяет не только верно диагностировать болезнь, но и существенно повысить эффективность лечения.
Посредством этого метода оценивают ритм и проводимость, функционирование сердца при физической и эмоциональной нагрузках и в различных фазах сна и т.д.
Как правило, суточная ЭКГ дает исчерпывающий отчет о сердечной деятельности. Но иногда требуется еще более сложное исследование. Тогда применяется холтер-диагностика в течение нескольких суток.
1
ЭКГ-холтер в «МедикСити»
2
ЭКГ-холтер в «МедикСити»
3
ЭКГ-холтер в «МедикСити»
Причины нарушения
Нарушение сердечной деятельности в организме человека происходит по ниже приведенным причинам:
- Регулярное принятие напитков содержащих алкоголь;
- Постоянное курение;
- Порок сердца;
- Сердечная недостаточность;
- Избыток гормонов щитовидной железы;
- Выдвижение митрального клапана;
- Бесконтрольный прием гликозидов или лекарственных средств против аритмии.
Учащение ударов сердца нивелирует нарушения дыхательной деятельности человека. Самое удивительное что электрокардиограмма – ЭКГ не новый и давно проверенный временем способ выявления патологий сердца. На проведение данной процедуры требуется совсем немного времени и не нужны никакие подготовительные этапы. Однако чтобы получить верный результат, расшифровку и заключение врача порой нужно пройти подобное обследование несколько раз. На основании полученных данных и клинических обследований, кардиолог — специалист поставит пациенту диагноз и назначит лечение.
Как снимают суточную ЭКГ?
Процедура холтеровского мониторирования ЭКГ с точки зрения пациента проста и не подразумевает никаких серьезных ограничений или сложной подготовки.
Некоторым неудобством будет то, что после установки датчиков придется исключить принятие душа (ванны) на 24 часа. Поэтому обследуемому необходимо принять душ утром перед холтер-диагностикой.
Пациента-мужчину (при необходимости) могут попросить избавиться от волос на груди.
Пациентке-женщине придется на время исследования отказаться от ношения бюстгальтера.
Сама установка монитора и электродов отнимает не более 10 минут. Портативный регистратор, размерами в половину кассетного аудиоплеера из 1980-х, обычно закрепляют на поясе. К области сердца от него идут провода с клейкими электродами.
Далее следует подробный инструктаж. В частности, пациента просят вести дневник состояний: записывать время приемов пищи, сна, моментов физической активности (ходьба, бег и т.д.) или стресса
Особое внимание попросят уделить фиксации по времени жалоб на слабость, боль, головокружение, неровное сердцебиение и пр
После этого человека отпускают на 24 часа жить обычной жизнью. (Разумеется, больные, обследуемые в условиях стационара, получают иные рекомендации).
Спустя сутки монитор снимают. Специалист приступает к анализу собранной информации.
Особенности проведения
ЭКГ ребенку проводится аналогичным образом, как взрослым. Отличие состоит в использовании сравнительно небольших накожных электродов, структура и форма которых учитывает анатомические особенности малыша. В нашей клинике вместо традиционных “груш-присосок” для детей используются электроды -“наклейки”, что позволяет исключить неприятные ощущения во время регистрации ЭКГ. Процедура предполагает использование сертифицированного аппарата, обладающего множеством функций и возможностей.
Одно из важных условий – правильный настрой малыша, его спокойствие. Для этого необходима правильная атмосфера, доверительное общение с врачом, доброжелательное отношение к ребенку. Если этих условий нет, исследование сложно считать информативным – плачущий маленький пациент может попросту не дать его обследовать, а тахикардия, которая возникает во время сильного волнения, исказит картину.
В клинике «Семейный доктор» работают специалисты, которые могут найти подход к пациенту любого возраста. Создание благоприятной обстановки гарантирует достоверность результатов обследования.
Физические основы электрокардиографического исследования.
Электрокардиограф – это прибор-гальванометр для регистрации разницы электрических потенциалов между двумя участками проекции сердца на поверхность тела ребенка. В процессе работы электрическая активность сердца постоянно и ритмично изменяется. Для каждой стадии сокращения или расслабления сердечной мышцы каждого отдела существует свой уникальный «электрический» почерк, который регистрируется электрокардиографом и выдается в виде характерного графика – кардиограммы на полоске бумаги или экране компьютера. Форма и параметры характерных элементов кардиограммы (основные интервалы, амплитуды, формы и размеры зубцов) несет в себе информацию для врача о нормальной или патологической физиологии работы сердца. Количество волн в минуту на графике показывает частоту сердечных сокращений, расстояния между одинаковыми элементами кардиограммы – сердечный ритм. Формы волн кардиограммы показывают, как формируются электрические импульсы сердца и насколько хорошо отдельные части сердца работают вместе. Характерные изменения формы размера и положения волн на кардиограмме несут в себе информацию о любом повреждении сердца.
Запись электрической активности с поверхности тела производится через небольшие металлические пластинки (электроды), которые помещаются в определенные места на груди, руках и ногах ребенка. Электроды подключаются к кардиографу проводами, через которые идет запись информации. Электрокардиограф записывает электрическую активность сердца, все параметры, которые измеряются, анализируются и распечатываются для врача.
Что такое отведения ЭКГ
Эти понятия тесно связаны с проведением процедуры. Во время ЭКГ с помощью аппарата электрокардиографа регистрируется разность электрических потенциалов, сопровождающая работу сердца. Данные записываются в виде кривой – кардиограммы.
Для этого на тело пациента крепятся электроды. Всего при проведении процедуры используется 10 таких устройств, но для каждого из отведений используется только часть из них.
Существует два типа электродов:
- 4 основных, прикрепляемых к конечностям, один и которых – заземление,
- 6 грудных, устанавливаемых на разные участки грудной клетки

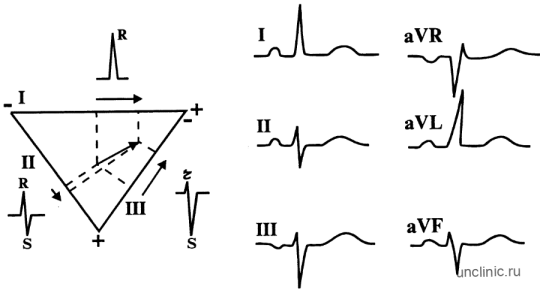

С помощью этих электродов снимается 12 отведений ЭКГ:
- Стандартные I, II, III.
- Усиленные от конечностей – aVR, аVF, аVL.
- Грудные V1- V6.
Отведения ЭКГ
Стандартные и усиленные отведения от конечностей
| Отведение | Тип | Место прикрепление электродов | |
| I | Стандартное | Правая рука и левая рука | |
| II | Стандартное | Правая рука, левая нога | |
| III | Стандартное | Левая нога и левая рука | |
| aVR | Усиленное от конечностей | Усиленное отведение от правой руки | Правая рука, левая рука и нога |
| aVL | Усиленное от конечностей | Усиленное отведение от левой руки | Левая рука, правая нога и правая рука |
| aVF | Усиленное от конечностей | Усиленное отведение от левой ноги | Левая нога, правая рука и правая нога |
Грудные отведения
| Грудные электроды | Расположение |
| V1 и V2 | В четвертом межреберье на расстоянии сантиметра от правого и левого края грудины |
| V4 | Возле средне-ключичной линии. |
| V3 | Посредине между V2 и V4 |
| V5 | Возле подмышечной линии в пятом межреберье |
| V6 | В пятом межреберье по средней подмышечной линии |
Грудные электроды соединяются со «сцепкой» из трёх других, крепящихся к левой руке, правой руке и правой ноге.
Все 12 отведений, фиксируются на специальной ленте, на которую нанесены клеточки для последующей расшифровки данных.
Каждое отведение отвечает за определенный участок сердца. По изменениям на них можно определить, как работает та или иная область сердца и где именно находится патологический очаг.
| Отведение | Область сердца |
| I | Передняя стенка |
| II | Передняя и задняя стенки |
| III | Задняя стенка |
| aVR | Правая боковая стенка |
| aVL | Левая переднебоковая стенка |
| aVF | Задне-нижняя стенка |
| V1-2 | Правый желудочек |
| V3 | Межжелудочковая перегородка |
| V4 | Верхняя часть (верхушка) |
| V5 | Передне-боковая стенка левого желудочка |
| V6 | Боковая стенка левого желудочка |
Продолжение статьи
- Текст 1. Расшифровка ЭКГ: как правильно расшифровать кардиограмму. Датчики, отведения ЭКГ.
- Текст 2. Основные элементы ЭКГ: что содержит график кардиограммы
- Текст 3. Расшифровка ЭКГ: наиболее важные показатели кардиограммы с примерами нарушений
- Текст 4. Изменения на кардиограмме при гипертрофических процессах в миокарде
- Текст 5. Изменения в кардиограмме при ишемической болезни сердца (ИБС) и инфаркте миокарда
- Текст 6. Изменения на ЭКГ при сердечных блокадах
Почему ЭКГ позволяет судить о состоянии сердца
Человеческое сердце – это, по сути, насос, обеспечивающий движение крови. Для этого сердечная мышца то сокращается, то расслабляется. Частота сокращения сердца образует сердечный ритм. Здоровое сердце сокращается через одинаковые промежутки времени, причем продолжительность этого промежутка также должна укладываться в норму, которая зависит от возраста. Нормальная частота пульса в покое обычно лежит в диапазоне от 60 до 100 ударов в минуту. У детей младше 12 лет нормальными будут более высокие показатели (так, например, в возрасте до 1 года среднее значение – 130 ударов в минуту). С возрастом пульс замедляется: у людей преклонного возраста нормальным является пульс 60-65 ударов в минуту.
Сокращение сердечной мышцы регулируется электрическими импульсами, вырабатываемыми в самом сердце. Основная роль принадлежит группе клеток, образующих так называемый синусовый узел, находящийся в правом предсердии. Именно он генерирует импульсы, которые в норме задают сокращение сердца. При этом биоэлектрический механизм сердца устроен таким образом, что мышцы предсердий сокращаются практически одновременно, проталкивая кровь в желудочки сердца, а мышцы желудочков сокращаются тоже единовременно, но с опозданием относительно предсердий примерно в одну десятую секунды. Это время необходимо для того, чтобы желудочки наполнились кровью. Любое нарушение этого сложного и выверенного механизма генерации и распространения электрических импульсов приводит к нарушениям работы сердца, проявляющихся в виде симптомов сердечных заболеваний. И наоборот, патология сердца сказывается на точности работы биоэлектрического механизма . Поэтому при возникновении симптомов сердечных заболеваний, прежде всего, делается ЭКГ.
Как проводят ЭКГ сердца?
Суть электрокардиографического исследования заключается в регистрации возникающих в ходе сердечной работы электрических потенциалов и их графическом отображении посредством бумаги (или монитора).
Процедура, в среднем, длится 5-10 минут. Пациента просят раздеться до пояса, открыть запястья и щиколотки и лечь на кушетку.
Для исследования применяются металлические электроды, которые в местах прикрепления к телу смазываются специальным гелем (он способствует улучшению проводимости тока).
Электроды располагают на запястьях, щиколотках и участках передней и боковой поверхности грудной клетки. Через эти датчики в аппарат ЭКГ – электрокардиограф – поступает информация о работе сердца.
Электрические потенциалы, воспринимаемые аппаратом через электроды на теле пациента, при передаче усиливаются в несколько сотен раз, приводя в действие гальванометр. Колебания последнего и фиксируются на бумаге в виде графика – электрокардиограммы.

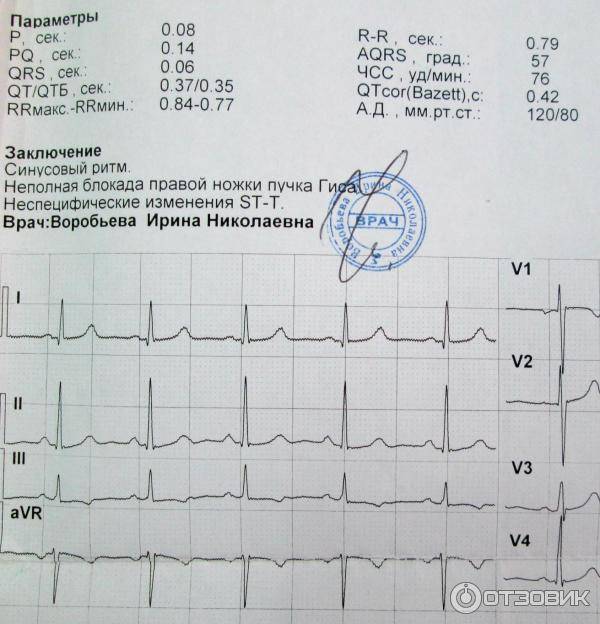

ЭКГ с расшифровкой
По завершении исследования врач-кардиолог приступает к расшифровке электрокардиограммы.
Первым делом, изучая ЭКГ, специалист смотрит на показатели ритма сердечных сокращений, сравнивая интервалы между зубцами R: они должны быть одинаковыми, если нет – ритм неправильный.
Далее подсчитывается частота сердечных сокращений (ЧСС): в норме этот показатель не должен выходить за пределы 60-90 ударов в минуту.
По зубцу Р определяется источник возбуждения в сердце. Для здорового органа нормой является синусовый ритм, тогда как предсердный, желудочковый и атриовентрикулярный ритмы указывают на патологию.
Изменения сердечной проводимости оценивается по длительности зубцов и сегментов: для каждого из них определены свои границы нормы.
Амплитуда зубцов – один из важнейших показателей ЭКГ. Увеличение данного параметра свидетельствует о гипертрофии некоторых отделов сердца. А это говорит врачу об имеющейся патологии, например, гипертонической болезни.
В ЭКГ с расшифровкой обязательно определяется электрическая ось сердца (ЭОС). Для людей астенического типа сложения характерно более вертикальное положение ЭОС, для пациентов гиперстенического телосложения – более горизонтальное. При серьезных изменениях в сердце ось смещается резко вправо или влево.
Подробно изучив эти и другие показатели электрокардиограммы, доктор дает заключение, в котором оценивает правильность ритма, источник возбуждения, ЧСС, характеризует ЭОС, а также указывает на конкретные патологические процессы, если они есть.
Интерпретировать результаты ЭКГ должен лишь опытный специалист, досконально разбирающийся во взаимосвязях между всеми элементами кардиологической кривой!
Строение и функции сердца
Чтобы понять принцип расшифровки ЭКГ, нужно разобраться в его проводящей системе, руководящей процессом сердцебиения.
Сердце расположено с левой стороны грудной клетки, в положении легкого отклонения влево. Состоит оно из 4 камер – левого предсердия, левого желудочка, правого предсердия и правого желудочка, разделенных межпредсердными и межжелудочковыми перегородками.
Сердце работает согласно определенному ритму. Его деятельность состоит из сокращений сердечных мышц – систол и их расслаблений — диастол. Желудочки и предсердия сокращаются попеременно, что позволяет подавать кровь в сосуды.
Всем этим процессом руководит специальная система называемая проводящей. Благодаря ей сердце на сердце работает, как часы. В ее состав входят:
- Синусовый (синоатриальный) узел Кейт-Флака (Киса-Флека), расположенный в правом предсердии возле места впадения полых вен. Этот узел рождает волну возбуждения, вызывающую сердечные сокращения. Именно отсюда происходит координация работы предсердий и желудочков.
- Межпредсердный пучок, передающий с возбуждение с правого предсердия левому.
- Межузловые тракты, соединяющие между собой Синусовый и атриовентрикулярный узлы.
- Атриовентрикулярный узел (АВ-узел), расположенный внизу правого предсердия возле межпредсердной перегородки.
- Пучок Гиса находящийся в межжелудочковой перегородке и имеющий две ножки. Правая уходит в сторону правого предсердия, а левая делится на 2 части – переднюю и заднюю ветви. Ножки делятся не мелкие волокна Пуркинье охватывающие мышцы сердца и передающие им нервные импульсы.
Проводящая система сердца
Вся эта система в норме должна работать очень слаженно, задавая сердечный ритм. Именно он регистрируется при снятии кардиограммы.
Нарушение и признаки
Синдром сердечной слабости выявляется на основании клинических и ЭКГ исследований. Чтобы убедиться в диагнозе аритмия, нужно сравнить текущие результаты кардиограммы с расшифровкой с нормальными данными состояния сердца пациента. Равномерные в одном отведении и положительные зубцы Р, а также однородное расположение на расстоянии 0,11-0,20с перед комплексом QRS.
За одну минуту количество ударов не должно быть больше значения 90. Такой показатель определяется способом деления 60сек. на длительность R – R отрезка. Или количество комплексов произошедших за 3сек. Умножают на 20 ( это примерно 15см ленты).
Заключение ЭКГ синусовый ритм. Расшифровка ЭКГ синусового ритма может отражать такие патологии как:
- Аритмия. Интервалы R – R на кардиограмме разнятся на значения, превышающие 0,15 секунд. Тут просматривается прямая связь между количеством ударов сердца и дыхательной деятельности (вдох – выдох);
- Тахикардия. Сокращения сердечной мышцы возрастают до отметки 90 ударов в минуту. Другие параметры ритмичности сохраняются в норме. В подобных случаях часто встречается косая нисходящая депрессия PQ, и восходящая ST . изображение при этой «картине заболевания» напоминает якорь. Если частота сердечных сокращений превышает 150 ударов в минуту, существует угроза блокады II степени;
- Брадикардия. Главные показатели синусового ритма в ЭКГ присутствуют, но снижено количество ударов сердца. Поэтому интервал Р-Р возрастает до 0,21 сек;
- Ригидный. Частота сокращений сердечной мышцы увеличена. Интервал Р-Р имеет разницу до 0,05сек. В данном случае имеет место поражение узла или патология нейровегетативной регуляции.
